商品描述
適合4米×6米巷道斷面
CYTJ45全液壓掘進鉆車
該鉆車結構緊湊、外形尺寸小、節約能源、噪聲低、功能多、效率高，實現巖巷掘進機械化作業，可大大提高掘進速度。該鉆車適用于金屬礦、水電等各種地下巷道、涵洞的掘進作業。全系臺車均采用全液壓鑿巖系統，設有防卡釬裝置，該車機動靈活、轉彎半徑小、爬坡能力14°，確保施工效率和施工質量。
| 鉆車參數 | HT81（CYTJ45） | |||
| 適用斷面 | 4000?4000——6100?6100mm | |||
| 整車尺寸 | 12000?1850?2280（2880）mm | |||
| 離地間隙 | 300mm | |||
| 整車重量 | 13500kg | |||

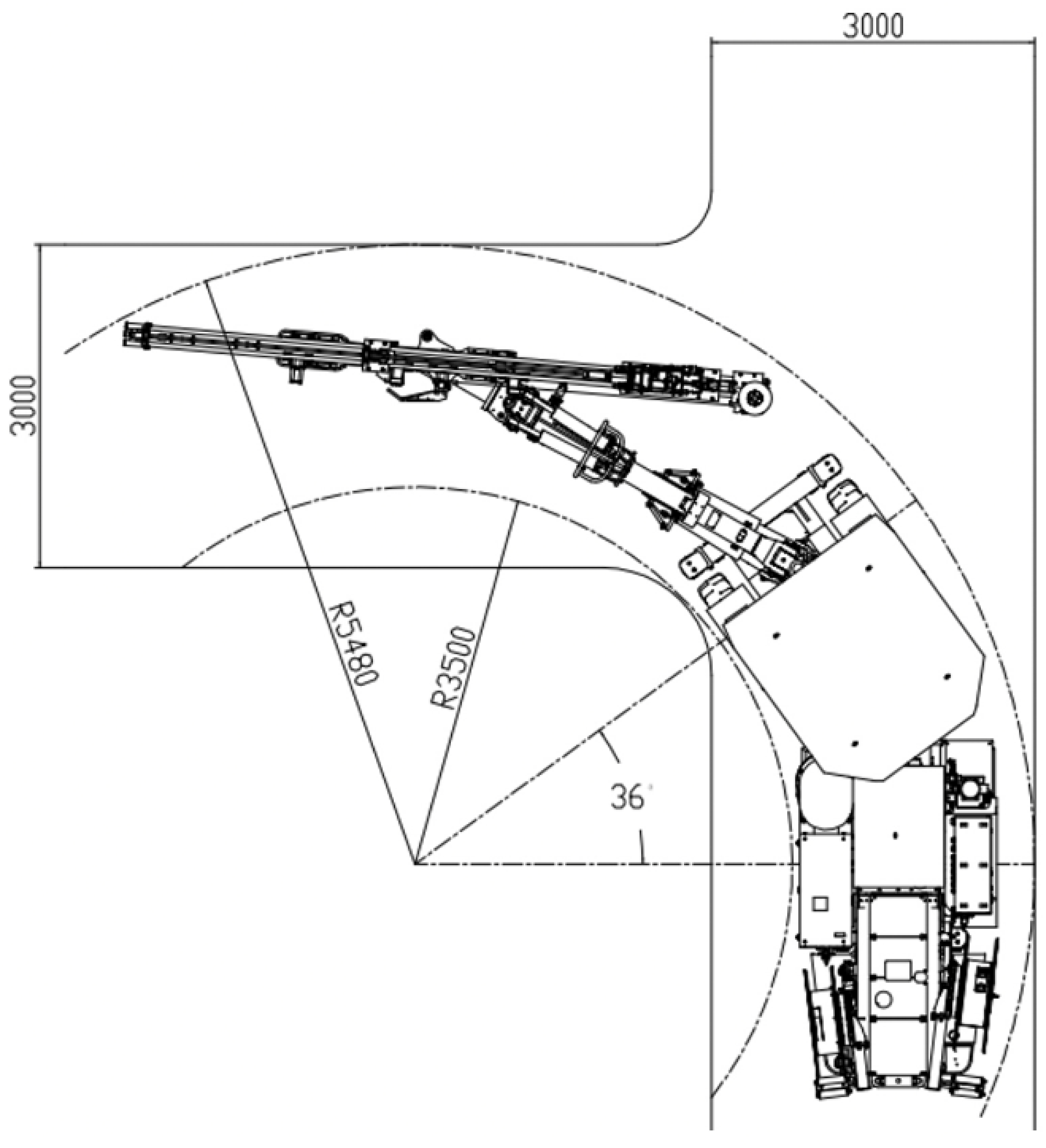

| 最小轉彎半徑 | 內3500mm 外5480mm | |||
| 爬坡能力 | 14° | |||
| 行駛速度 | ≤15km/h | |||
| 油箱容積 | 120L | |||
| 鑿巖機規格（選配） | ||||
| 鑿巖機 | RC2200  | YYG18U  | YYG22U | HC95LMW  |
| 沖擊功率 | 21kW | 18kW | 22kW | 21kW |
| 沖擊頻率 | 55Hz | 57Hz | 53Hz | 55Hz |
| 沖擊壓力 | 120-220bar | 130-200bar | 180-200bar | 165-200bar |
| 回轉系統 | 獨立回轉 | 獨立回轉 | 獨立回轉 | 獨立回轉 |
| 回轉速度 | 0-285r/min | 0-220r/min | 0-220r/min | 0-303r/min |
| 回轉扭矩（最大） | 720N.m | 1050N.m | 1050N.m | 1050N.m |
| 推進器 | ||||
| 總長 | 5450/6040mm | 5450/6040mm | 6040mm | 6040mm |
| 釬桿長 | 3700/4305mm | 3700/4305mm | 4305mm | 4305mm |
| 孔深 | 3370/3970mm | 3370/3970mm | 3970mm | 3970mm |
| 重量 | 630/660kg | 640/640kg | 640kg | 640kg |
| 推進力 | 13kN | 13kN | 13kN | 13kN |
| 鉆臂 | ||||
| 補償行程 | 1250mm | |||
| 水平孔 | 完全覆蓋 | |||
| 滑架回轉 | ±180° | |||
| 俯仰角度 | +60°/-30° | |||
| 擺動角度 | ±35° | |||
| 鉆臂重量 | 2015kg | |||
| 水氣系統 | ||||
| 水泵最大排水量（12bar） | 4m3/h | |||
| 空壓機排氣量 | 1m3/min | |||
| 電機驅動 | ||||
| 電氣系統 | RC2000/YYG22U | YYG18U | ||
| 總裝機功率 | 85.5kW | 65.5kW | ||
| 主電機功率 | 75kW | 55kW | ||
| 電壓 | 380V（可定制） | |||
| 底盤 | 液壓系統 | |||
| 發動機 | 東方紅柴油發動機 | 液壓先導比例操作系統 | ||
額定輸出功率 （2200r/min） | 73.6kW | 防卡釬功能 | ||
| 扭矩（1650r/min） | 319.5N.m | 常閉式駐車制動 | ||
